Dopravní systém – transportní dopravníky – zásobník pro hřídele, tyče a trubky

Krokový akumulační dopravník

Krokový akumulační dopravník

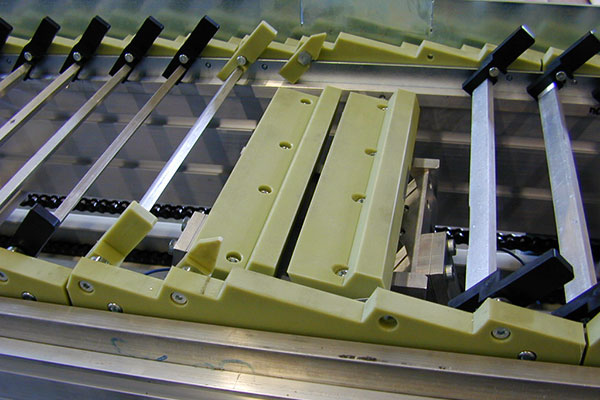

Krokový akumulační dopravník - zásobník pro hřídele a tyče

Transportní systém pro vysokou zásobovací kapacitu velmi malém prostoru. Pro transport a akumulaci válečkových dílů hřídele.

Krokový akumulační dopravníkKrokový akumulační dopravník se používá jako akumulátor či zásobník pro obrobené a neobrobené hřídele nebo tyče.

Obrobky jsou v zásobníku posouvány horizontálním pohybem zarážkové lišty vždy o jednu pozici vpřed.

Na poslední pozici mohou být hřídele ze zásobníku odebrány a předány k následnému pracovnímu procesu.

Oblast využití:
  • Hřídele s jednotným průměrem popř. s dostatečně cylindrickou délkou obrobku
  • Ukládání obrobku i v omezeném prostoru
  • Oddělovací modul
Obrobky:
  • Ozubené tyče řízení
  • Vidlicové hřídele
  • Hnací hřídele
  • Pístnice tlumičů
Vlastnosti:
  • Zdvihový-krokový-transport s účinkem seřazení a pojížděním obrobků
  • Ozubené lišty z materiálu S-grün nebo Solidur-Super, odolné proti opotřebení a tlumící hlučnost
  • Trvanlivý elektromotorický excentrický pohon přes velká kuličková ložiska a řetězy
Výhody:
  • Vysoká zásobní kapacita na velmi malém prostoru díky malému rastru
  • Efektivní zásobníkový systém s malými pořizovacími náklady

Video - Krokový akumulační dopravník

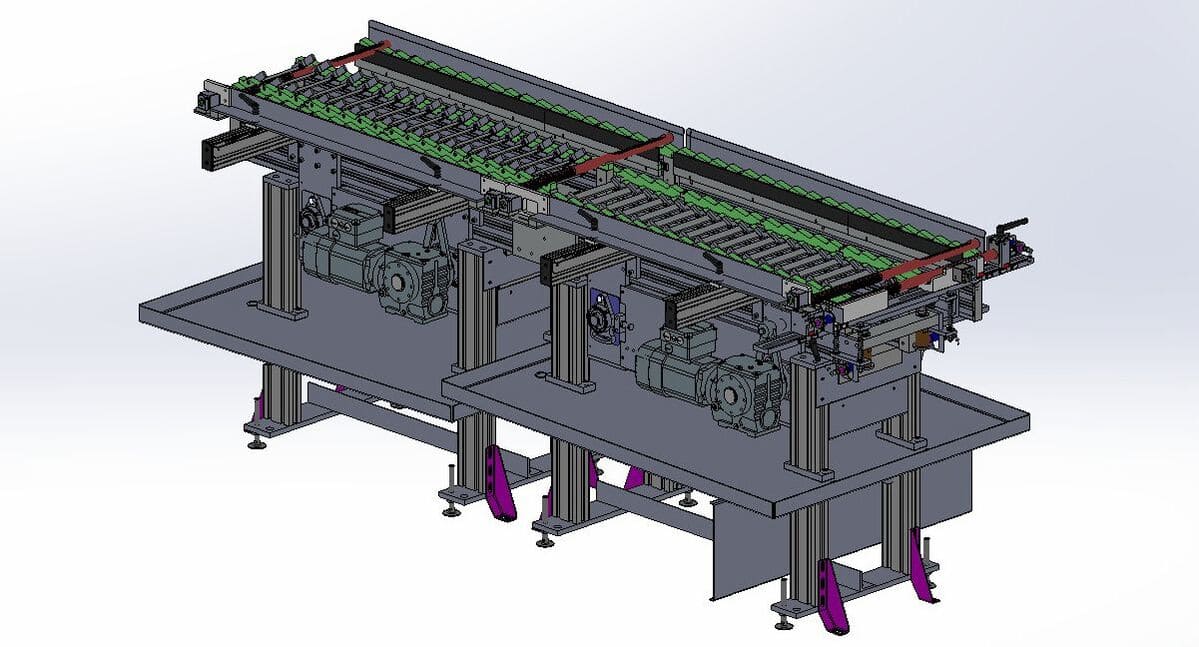

Technický výkres krokový akumulační dopravník

Krokový akumulační dopravník se vyrábí v různých provedeních, délkách a rozměrech.
Technický výkres krokový akumulační dopravník
