Vlečný rámečkový dopravník firmy KBH je nabízen v lehkém nebo těžkém konstrukčním provedení.
Je to transportní systém s otevřenými rámečky, sloužící k přepravě a rychlé výměně obrobků v automatizaci obráběcích center. Mohou být transportovány jak díly rotačně symetrické, tak také díly s téměř libovolnou obalovou formou. Přesnost uložení dílu činí díky NC-pohonu cca 0,3 mm. Přeprava obrobku se uskutečňuje prostřednictvím řetězu s dutými čepy, do něhož jsou zavěšeny vlečné rámečky. Osazování vlečných rámečků probíhá většinou ručně. Hotové obrobky mohou být během procesu obrábění z transportního systému odebírány.

Těžké konstrukční provedení

Oblast použití:

  • Transport obrobku na pohyblivých deskách
  • Suché a mokré obrábění
  • Polotovary s litou nebo kovanou vrstvou
  • Vhodné pro odolné nosné plochy
Obrobky:
  • Pro lehké a středně těžké obrobky do 35 kg
  • Stabilní nosná plocha
Vlastnosti:
  • Řetěz s dutými čepy, do něhož jsou zavěšeny vlečné rámečky
  • Jsou možné vlečné rámečky v různém provedení, počtu a velikostech
  • Jednoduchá výměna vlečných rámečků
  • Možnost specifikace přesnosti uložení dílu
Výhody:
  • Velmi krátká doba výměny obrobku
  • Je možné velké spektrum obrobků bez nutnosti seřizování

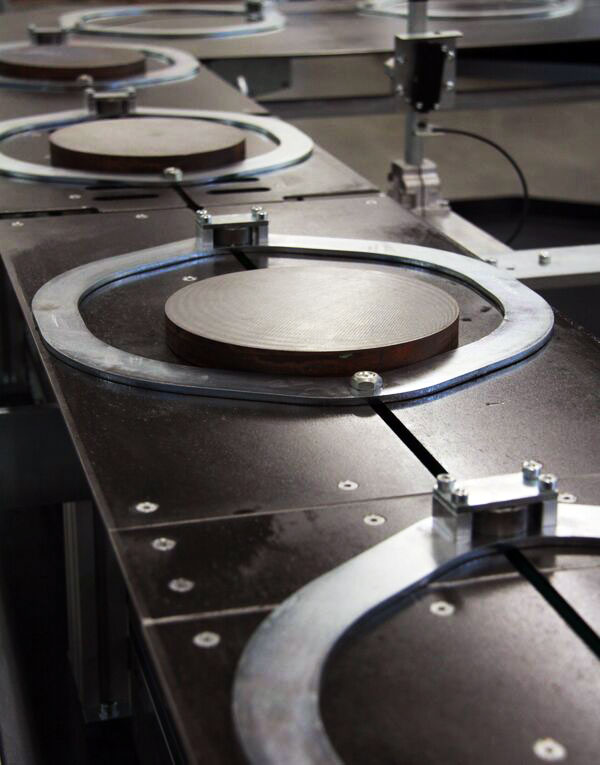

Vlečný rámečkový dopravník - KBH CZ

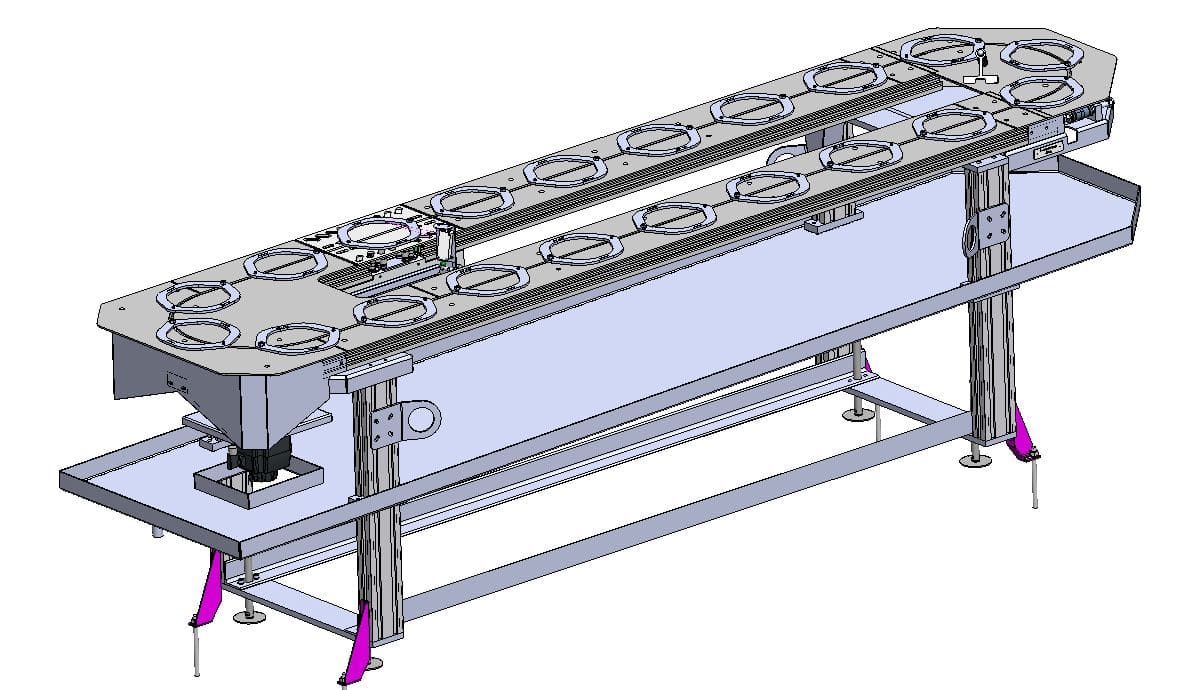

Vlečný rámečkový dopravník
Těžké konstrukční provedení

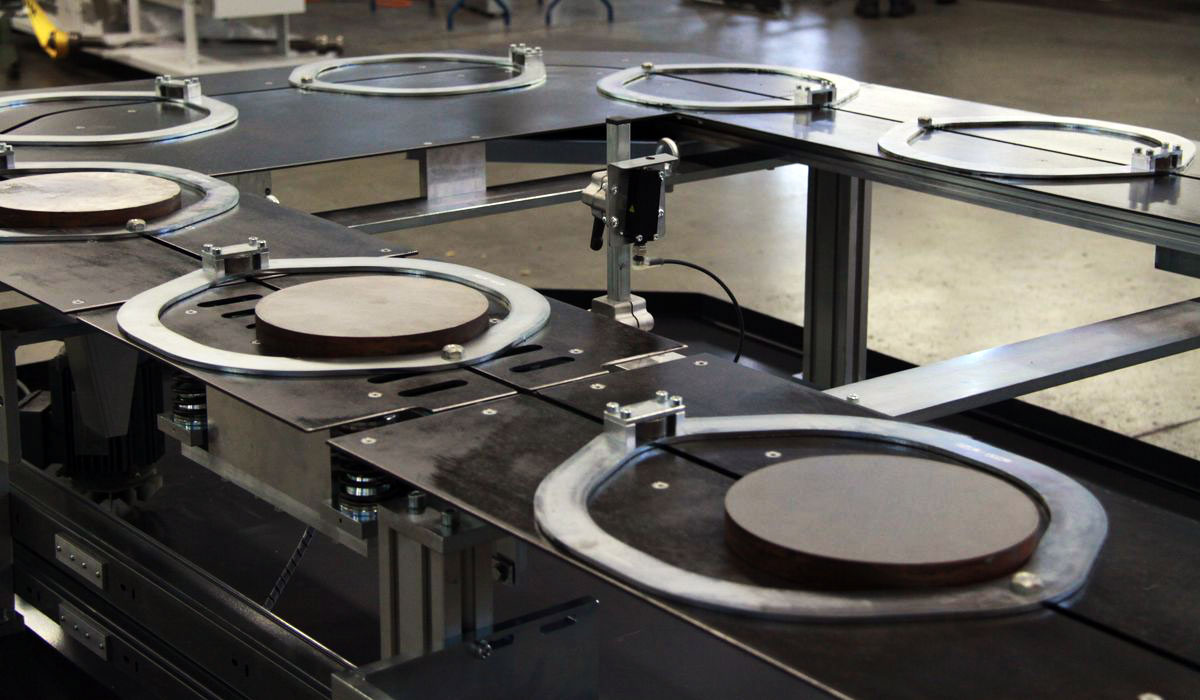

Vlečný rámečkový dopravník

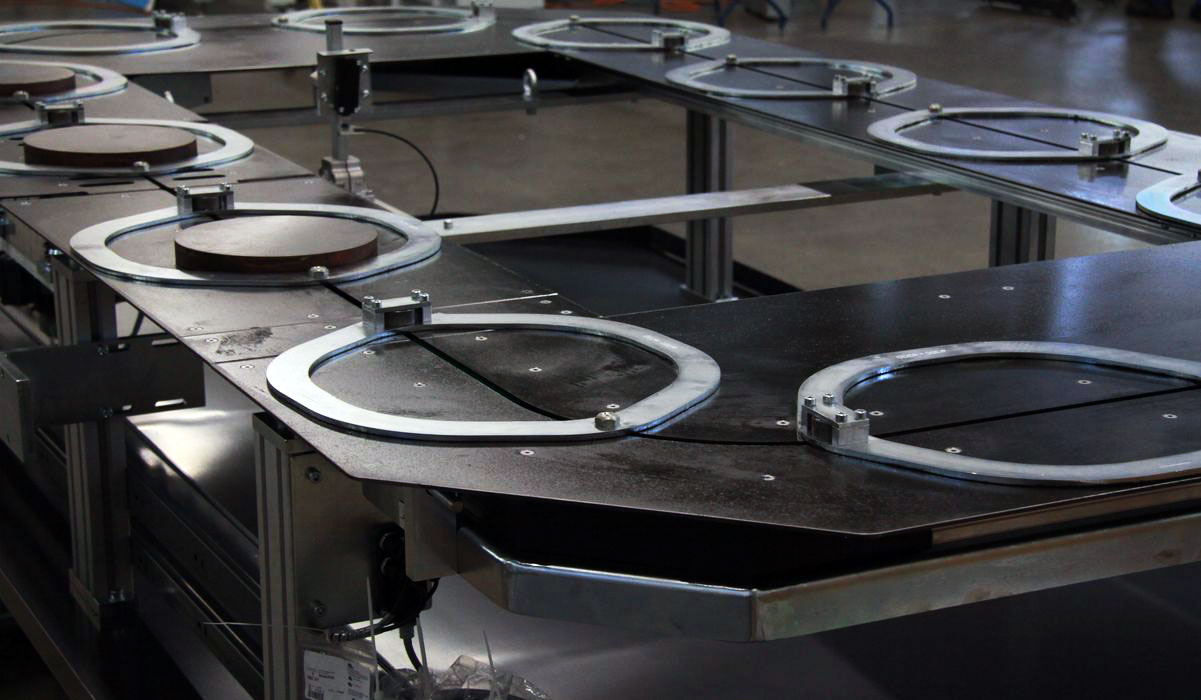

Vlečný rámečkový dopravník
Těžké konstrukční provedení



Lehké konstrukční provedení

Lehké konstrukční provedení vlečného rámečkového dopravníku se vyznačuje stejnými pozitivními vlastnostmi a aplikačními výhodami jako těžké provedení.



Nový vývoj

U všech novinek aplikovaných při vývoji lehkého rámečkového dopravníku byl vždy kladen důraz na základní myšlenku, a to, vyvinout laciný transportní systém obrobků, který bude možno jednoduše modifikovat podle přání a potřeb zákazníků.



Speciální výhody lehké konstrukční řady:

  • Cenově výhodné konstrukční řešení
  • Jednoduchá montáž
  • Ekonomicky úsporný transport lehkých a malých obrobků
  • Délku pásu možno uzpůsobit prostorovým požadavkům

Video Vlečný rámečkový dopravník
Lehké konstrukční provedení

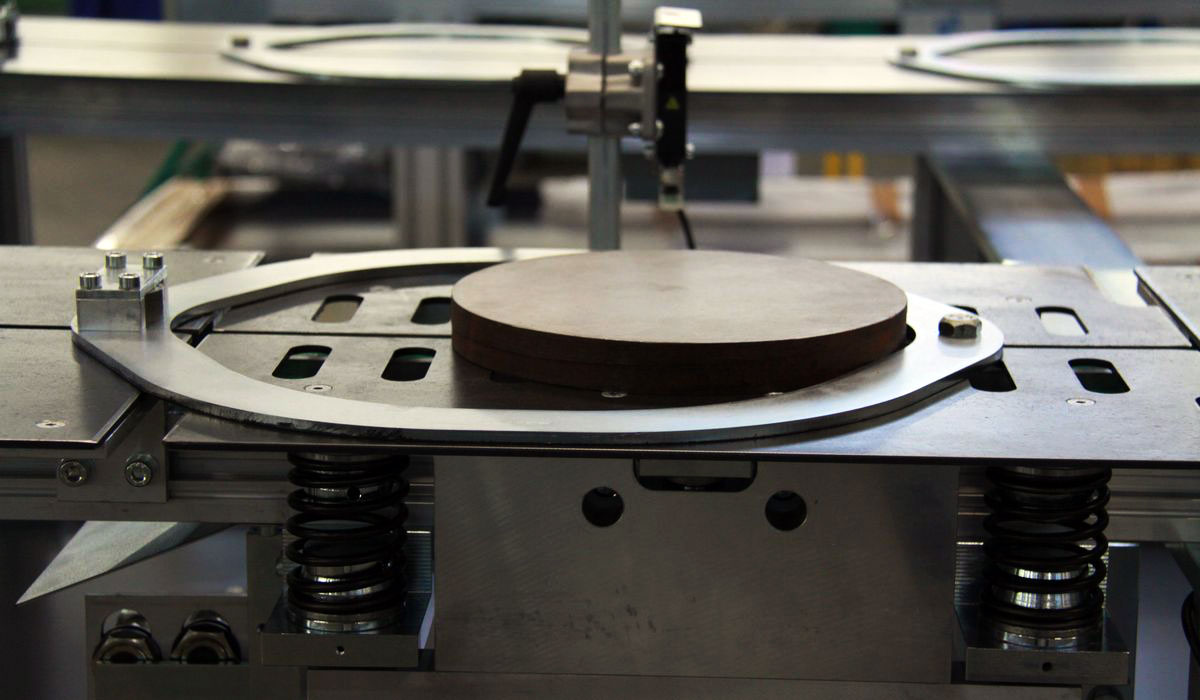

Vlečný rámečkový dopravník

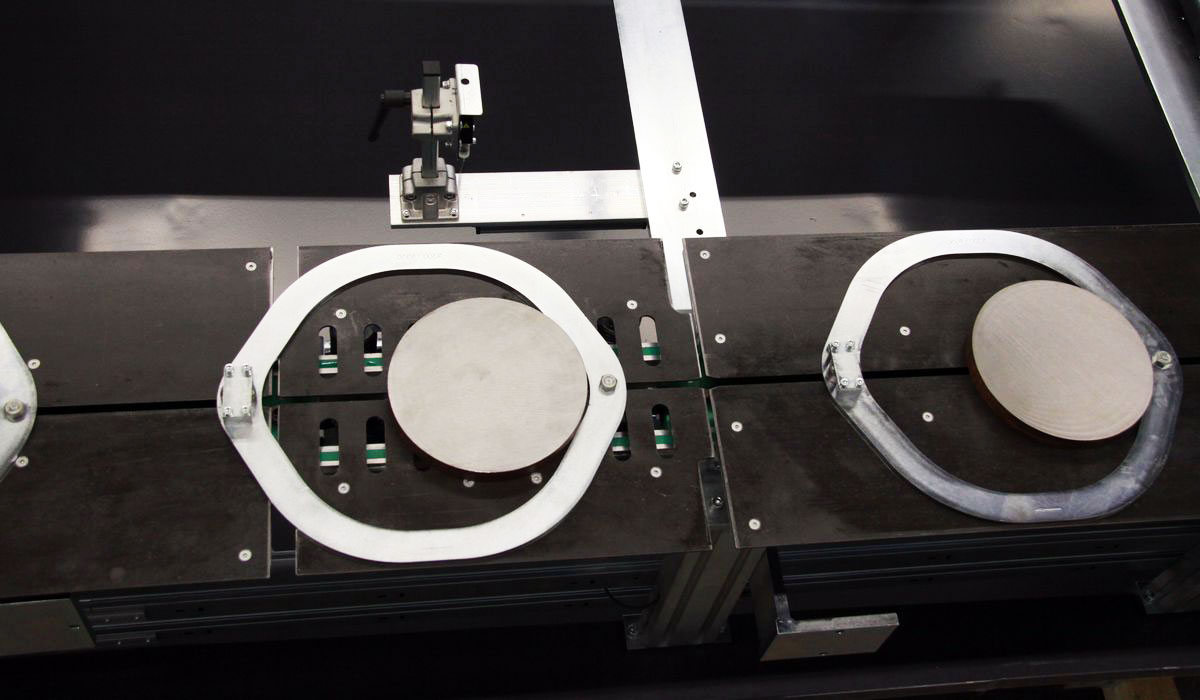

Vlečný rámečkový dopravník
Lehké konstrukční provedení
